Dimensionen

Aus Realitätsgründen und damit die verwendeten Originalteile in das Cockpit passen, müssen die Masse annähernd der Boeing 727 entsprechen. Die Masse wurden aus verschiedenen Quellen wie Fotos,  Zeichnungen, Plänen aus dem Internet so gut wie möglich ermittelt,  sind jedoch bei weitem nicht genau.



Aufbau der Cockpitschale

Die grundlegende Konstruktion ist folgende:

Auf einer stabilen Plattform aus Kanthölzern und einer mit diesen verschraubten 2 cm starken Faserplatte als Cockpitboden  wird ein Rahmengerüst aus Aluminiumprofilen errichtet.  Dieses besteht aus einzelnen Elementen (Frontteil, Seitenteile, Fensterrahmen und Dach) und kann so leicht zusammengesetzt werden. Alle Teile sind verschraubt.

Das Rahmengerüst wurde in Anlehnung an das Original nach Fotos von teilverschrotteten Boeing 707 / 727 / 737 konstruiert.

Die Aussenhaut besteht aus 0,9 mm starkem Aluminiumblech, welches auf den Rahmen geschraubt wurde. Die eingesetzten Fensterscheiben wurden aus Acrylgas ausgesägt.



Bilder zum Vergrössern anklicken

Click to enlarge



Vorzeichnung

Frame side

Platform

Vorzeichnung

Frame side

Platform

Frame front

Fenster Masse

Frame front

Fenster Masse

Anmerkung:   Diese Zeichnungen sind nur als Anregung zur Erstellung eigener Pläne gedacht !

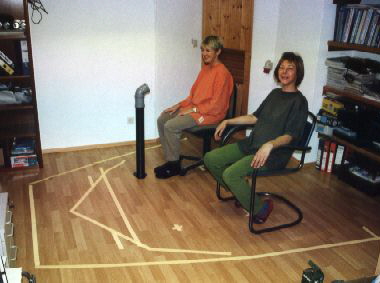

Mit Kreppband wird der Hausfrau  die Grundfläche des Cockpits verdeutlicht.          ( “Eigentlich ist das ja ziemlich klein”)
